히트파이프의 원리

 테스트 결과 히트파이프의 고정 방향은 냉각 성능에 거의 영향을 주지 않았습니다.


알루미늄 또는 구리로만 제작된 히트싱크와는 달리,
히트파이프는 내부에 냉매가 있어 열 전도율이 매우 우수합니다.


출처 : https://www.global.dnp/biz/column/detail/10162360_4117.html

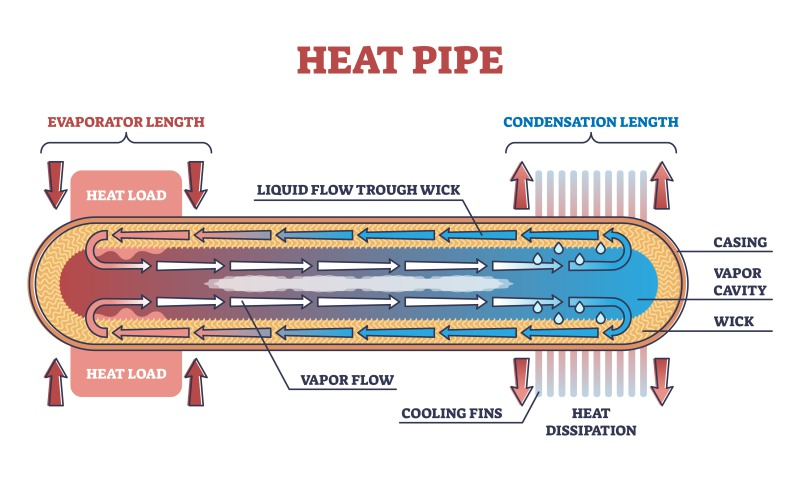

히트파이프 내부의 순환 과정은 아래와 같습니다.

1. 히트파이프의 한 쪽이 가열되면 내부의 액체가 기화되고 열원 쪽 기체의 압력이 증가하여 기체가 냉각 쪽으로 이동합니다.
2. 냉각 쪽에서 응축되어 다시 액체가 됩니다.

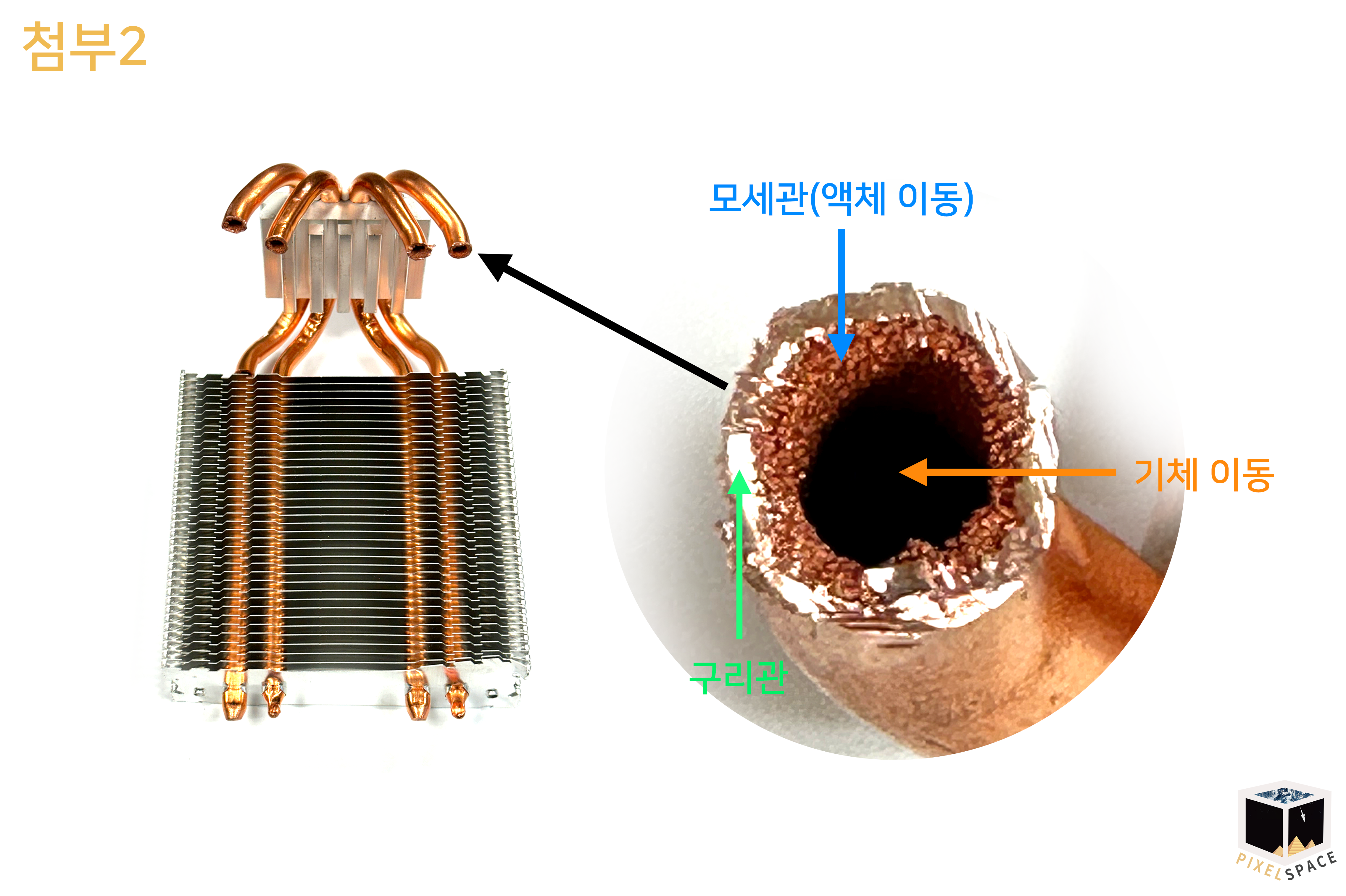

3. 액체는 모세관을 통해 열원 쪽으로 다시 이동합니다.

모세관 현상 참고


모세관 현상은 아래 이미지와 같이 물의 부착력과 표면 장력의 균형에 의해 발생합니다.

출처 : https://m.blog.naver.com/summit579/221940033285



액체 상태에서는 중력의 영향으로 아래로 떨어지기 때문에 '첨부1' 정방향으로 설치하는 것이 좋습니다.
히트파이프 내부에 모세관 구조가 잘 설계되어 있다면 '첨부1'의 역방향으로 설치해도 약간의 효율은 떨어지지만 히트파이프의 역할을 수행할 수 있습니다.







펠티어의 방열용 히트파이프를 제작할 때 추가 요청이 없더라도, 기본적으로 이미지에 표시된 '역방향'(첨부1)으로 설치할 가능성도 가정하고 제작합니다. (역방향 설치 시 효율이 떨어지긴 합니다.)
역방향으로 사용하는 환경에서 효율을 더 높이기 위해서는, 특수 설계한 히트파이프를 사용하여 비용이 추가됩니다.
제품을 사용하는 고객의 환경에서 히트파이프의 방향이 변경될 여지가 있는지 고려하여 히트파이프 구조 설계에 참고합니다.
