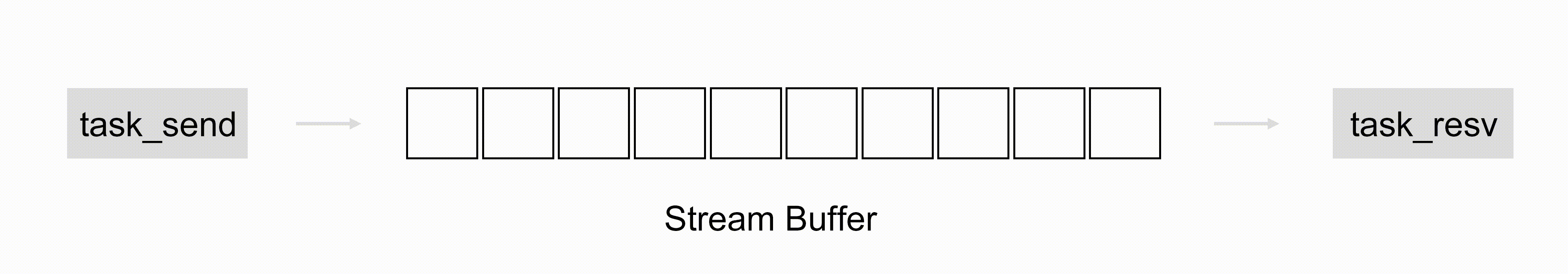

1) Stream buffer

하나의 Task에서 다른 Task로 데이터를 전달하기 위한 방법입니다.

#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/stream_buffer.h"

StreamBufferHandle_t StreamBufferHanle = NULL;

void task_send(void *pvParam)
{
    char buffer[7];
    int send_byte = 0;

    while(1)
    {
        sprintf(buffer, "Hello\n");
        send_byte = xStreamBufferSend(StreamBufferHanle, buffer, 6, portMAX_DELAY);
        printf("task_send : buf_len = %d, send_byte = %d\n",6, send_byte);
        vTaskDelay(3000 / portTICK_PERIOD_MS);
    }
}


void task_recv(void *pvParam)
{
    vTaskDelay(10 / portTICK_PERIOD_MS);
    char buffer[7];
    int recv_byte = 0;

    while(1)
    {
        memset(buffer, 0, sizeof(buffer));
        recv_byte = xStreamBufferReceive(StreamBufferHanle, buffer, 6, portMAX_DELAY);
        printf("task_recv : recv_byte = %d, data = %s \n",recv_byte, buffer);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}


void app_main(void) {
    StreamBufferHanle = xStreamBufferCreate(10, 1); // 10 bytes, 1 byte per item
    if(StreamBufferHanle != NULL)
    {
        xTaskCreate (task_send, "task_send", 2048, NULL, 5, NULL);
        xTaskCreate (task_recv, "task_recv", 2048, NULL, 5, NULL);
    }
    else
    {
        printf("Fail to create stream buffer!\n");
    }
}



app_main()의

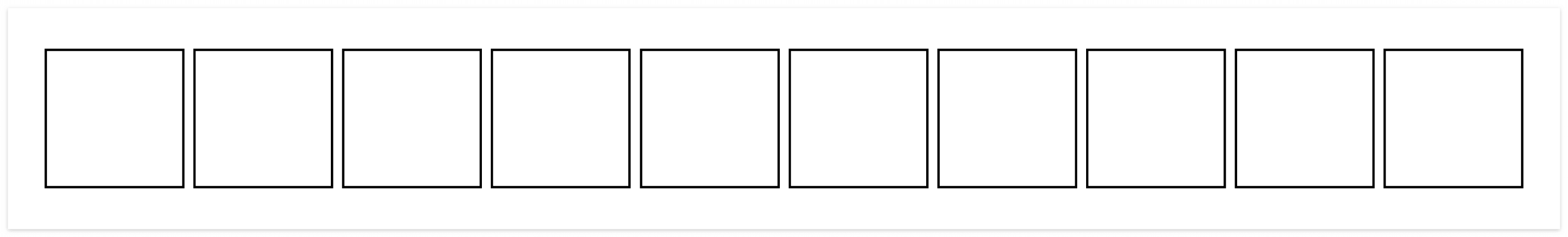

xStreamBufferCreate(10, 1)코드로 아래 10byte 공간이 SRAM에 준비 됩니다.

파라미터 '1' : Stream Buffer에 1byte만 들어와도 access 가능합니다.

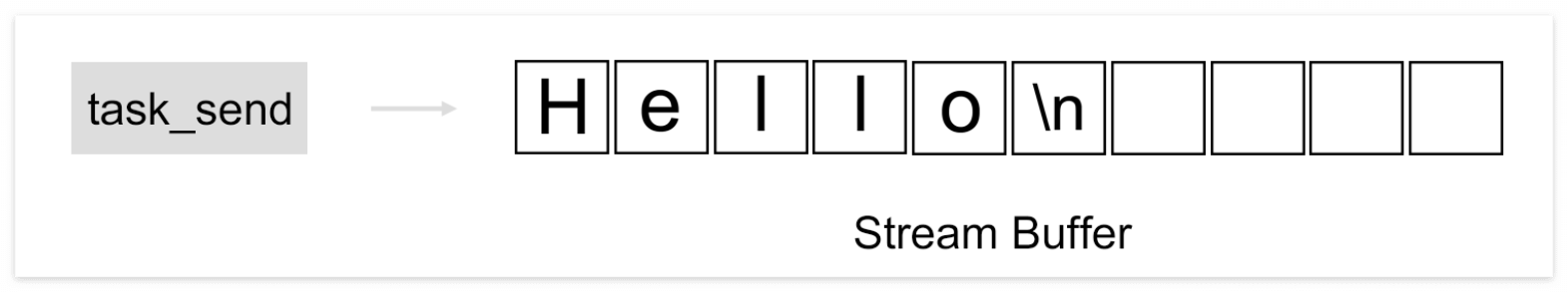

task_send()의
xStreamBufferSend(StreamBufferHanle, buffer, 6, portMAX_DELAY);
portMAX_DELAY : Stream buffer 에 최소 6byte의 빈 공간이 있을 때 까지 기다렸다가,
buffer 배열 'H' 'e' 'l' 'l' 'o' '\n' '\0'에서 Stream buffer 버퍼로 6byte 만큼 들어갑니다.

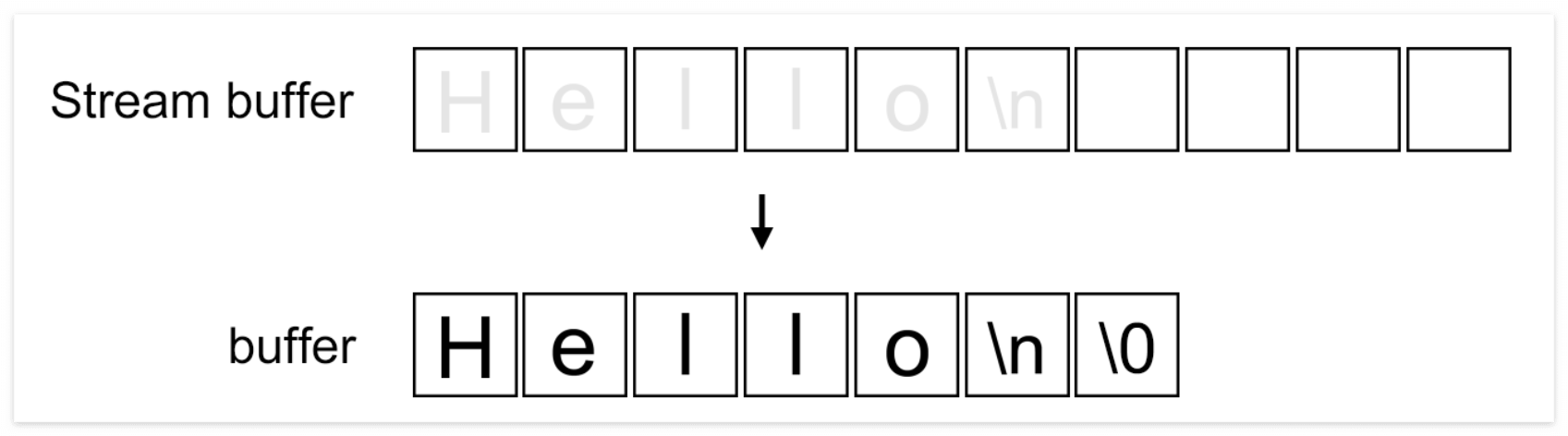

task_resv()의
recv_byte = xStreamBufferReceive(StreamBufferHanle, buffer, 6, portMAX_DELAY);
portMAX_DELAY : Stream buffer 에 1byte라도 값이 있으면,
6byte 단위로 읽어와 buffer에 저장하고 Stream buffer에 있던 6byte는 지워집니다.





2) Message buffer

Stream buffer와 Message buffer의 차이점은,

데이터를 연속적으로 다루는지 (Stream buffer)

버퍼로 보낼 때의 데이터를 한 덩어리로 다루는지 입니다. (Message buffer)

Stream buffer는 데이터가 연속적으로 저장되고,

받는 쪽에서 원하는 크기 만큼 받을 수 있습니다.

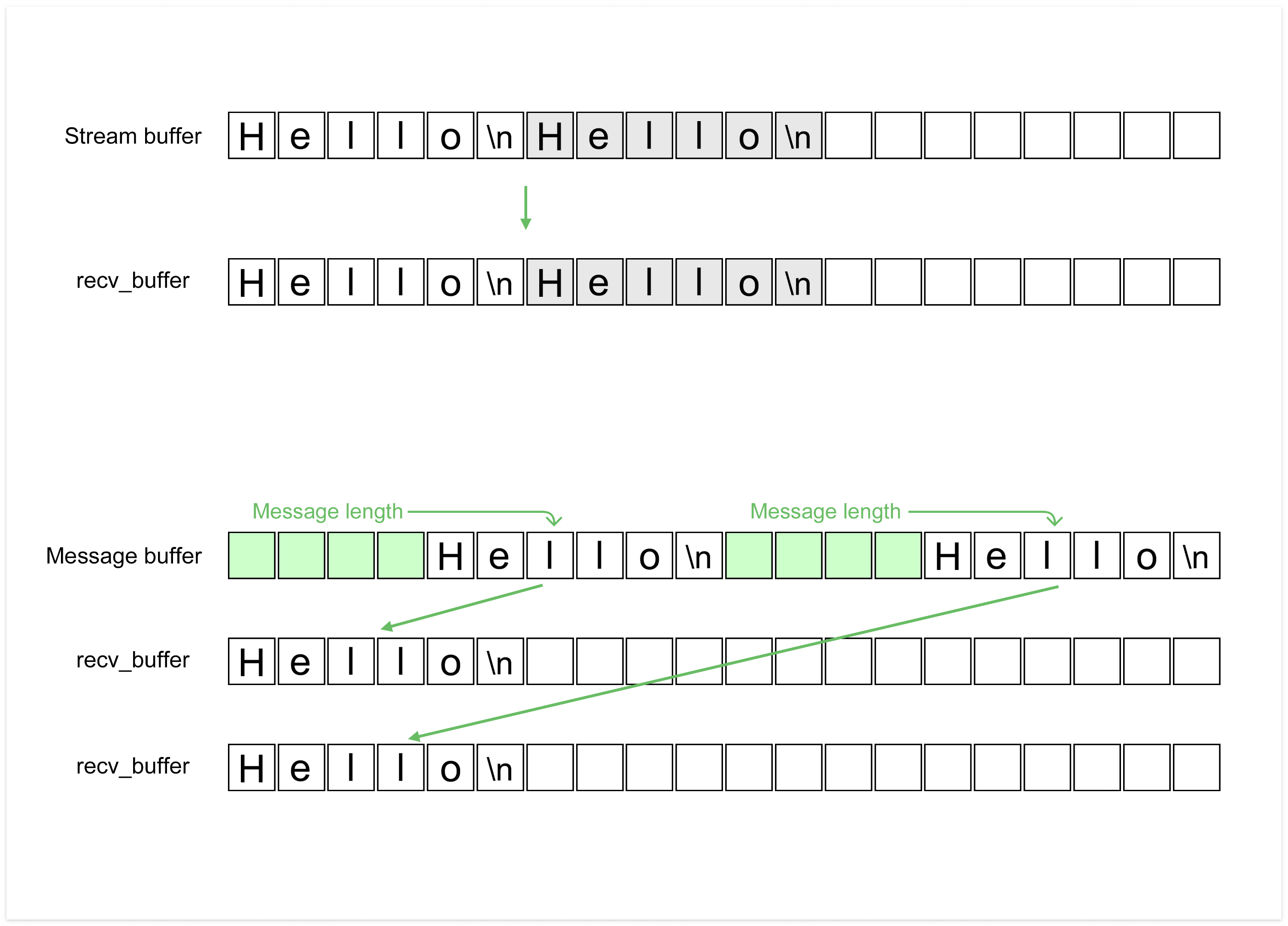

위 그림은 수신 쪽에서 버퍼의 데이터를 읽어오려는 시점에,

발송 쪽에서 보내진 두 개의"Hello\n"이 저장되어 있습니다.

받는 쪽에서 Stream buffer 값을 읽어올 때는 지정한 길이 만큼 읽어올 수 있습니다.

20byte 단위로 읽오 온다면 "Hello\n" "Hello\n" 이 한 번에 읽혀 들어옵니다.



반면 Message buffer는,

Message buffer에 저장된 "Hello\n" "Hello\n"를 읽어들일 때,

전송된 단위 만큼 읽어오게 됩니다.

첫 번째 읽어 올 때 "Hello\n"값이 들어오고 Message buffer에는 "Hello\n" 하나가 그대로 남아 있습니다.

두 번째 읽어 올 때 나머지 "Hello\n" 값이 읽혀 들어옵니다.

*Message buffer에 데이터가 들어올 때 데이터 앞 4byte는 데이터의 길이가 저장되어 데이터를 읽을 때 단위를 끊을 수 있습니다.





*공부하는 입장에서 정리중인 자료들 입니다.

---
